外形零度脱樸類産品模内自動控制系統結構説明

发布时间：2021-07-28 16:43:35 浏览次数：1303

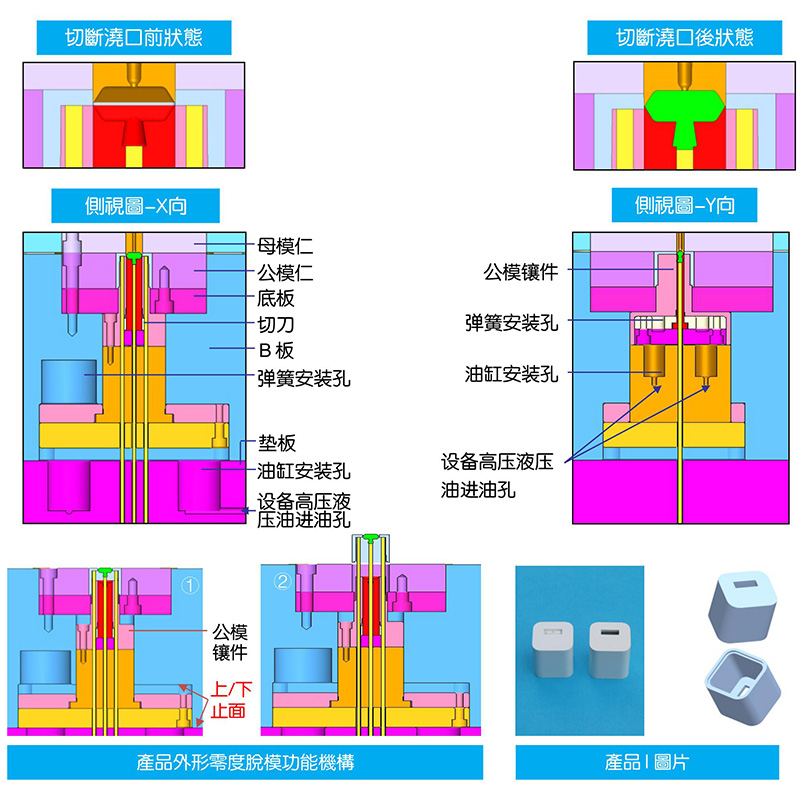

①：公模镶件先内縮反向抽芯消除産品對其的抱緊力；

②：頂出産品和流道.

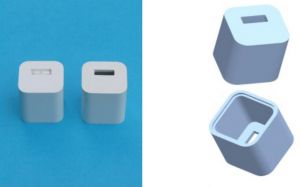

説明：此産品外形周圈均爲直身，不允許拔模，爲了避免産品頂出後其外表面易被模仁鋼料擦花，因此采用公模镶件先内縮進行反向抽芯的功能機構，此機構先消除了産品對公模镶件的抱緊力，同時也爲産品的頂出騰出了一定的彈性空間，整個功能機構的運作由嵌入式微型高壓油缸配合彈簧來完成。
